在選擇灌漿料的時候，很多用戶會要求需要大流動度的CGM灌漿料產(chǎn)品，要求大于350mm的流動度，認(rèn)為流動度大了之后，就能充分接觸到基礎(chǔ)底層，減少空隙的出現(xiàn)，結(jié)構(gòu)更加緊密的想法，實際上并不是正確的思想，是很片面的思想。

　　如果對CGM灌漿料大流動度的追求，導(dǎo)致了CGM灌漿料在使用的時候，用水量的加大、漿骨比增大。CGM灌漿料中漿骨比例增大意味著收縮引起的開裂的可能性加大。由于灌漿料的流動性過大，易于操作，易使工人操作不規(guī)范，反而影響它的勻質(zhì)性;而在灌漿料澆灌成型后到灌漿料初凝前，由于CGM灌漿料中的骨料在自重作用下緩慢下沉，水上浮，造成浮漿現(xiàn)象。表面的灌漿料基體沒有骨料的出現(xiàn)，變成了純粹的水泥漿體，這種情況下是沒有抗壓強度的。

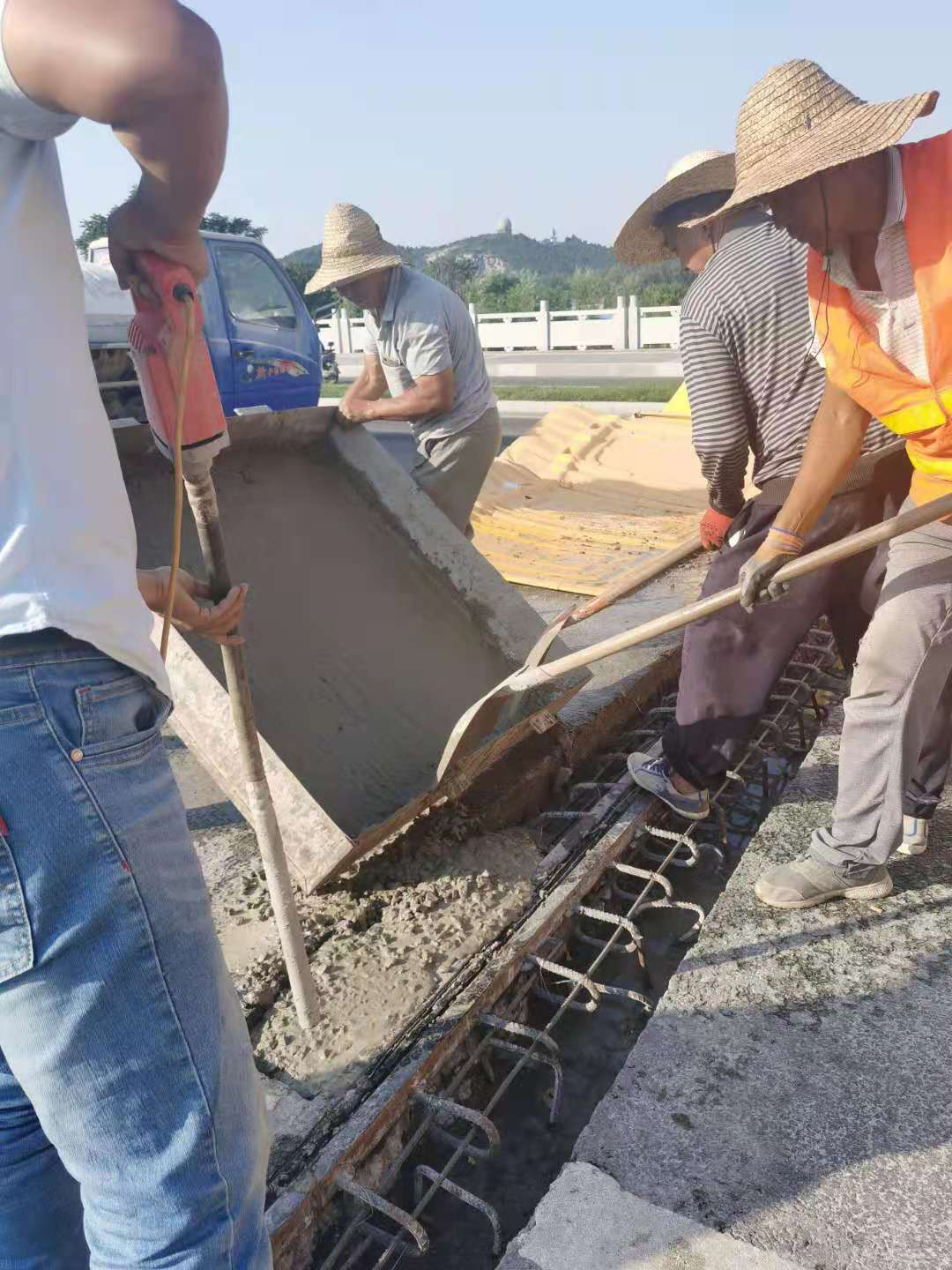

　　并且強度的上升很慢，需要把表面的水分蒸發(fā)后，灌漿料才可以得到充分的固化，導(dǎo)致了強度的上升緩慢問題的出現(xiàn)。并且非常容易出現(xiàn)表面起粉的問題。另外，骨料在CGM灌漿料內(nèi)部的下沉是不均勻的。 在加固工程中，由于需要配合鋼筋骨架來進行結(jié)構(gòu)補強處理，大流動度的灌漿料在澆筑過程中非常容易出現(xiàn)在鋼筋下面的灌漿料沿鋼筋下方下沉，鋼筋上面的灌漿料被鋼筋支頂，使灌漿料沿鋼筋表面產(chǎn)生順筋裂縫。也是問題非常嚴(yán)重的。
