目前，研究報告所獲得的最高抗壓強度是 810MPa（即RPC800，使用短鋼纖維和鋼骨料， 50MPa壓力壓制成型試件，并采用250℃~400℃高溫高壓養(yǎng)護）。

UHPC獲得超高強度的先決條件是獲得高 密實度的基體混凝土（或砂漿）。按照丹麥H.H.  Bache發(fā)展的DSP（Densified System with ultrafine Particles）理論，即：用充分分散的超細顆粒 （硅灰）填充在水泥顆粒堆積體系的空隙中，可以實現(xiàn)膠凝材料體系顆粒堆積致密化和非常低水膠比，從而使UHPC基體混凝土或砂漿具備 超高抗壓強度。使用優(yōu)化的鋼纖維提高抗壓、 抗拉強度和韌性。依靠機械性壓力壓實，采用常壓或高壓熱養(yǎng)護，可以進一步提高UHPC密實度和強度。

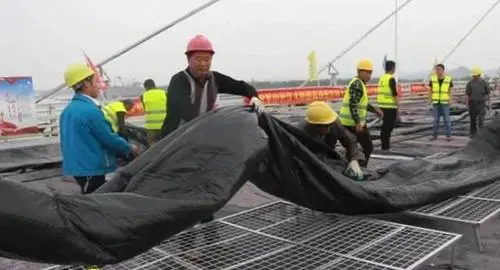

如 今，常用 UHPC 抗壓強度在 1 5 0 MPa ~250MPa范圍。在此范圍，采用常規(guī)的強制式攪 拌、密實方法（自密實或振動）成型和養(yǎng)護（常溫保濕或常壓蒸汽養(yǎng)護），就能夠進行現(xiàn)澆和預制應(yīng)用。UHPC的抗壓強度通常只有質(zhì)量指標的意 義，因為在結(jié)構(gòu)應(yīng)用中，主要關(guān)注的是UHPC抗拉或抗彎強度以及應(yīng)變硬化。需要根據(jù)應(yīng)用場合， 選用適宜的纖維品種和摻量，實現(xiàn)要求的UHPC 抗拉或抗彎強度；配置鋼筋或預應(yīng)力技術(shù)，實現(xiàn) UHPC結(jié)構(gòu)的輕質(zhì)高強。
